1. Kāpēc sprūda spoles ir BMS klusie aizbildņi
Akumulatoru pārvaldības sistēmās (BMS) sprūda spoles veic trīs dzīvības vai nāves funkcijas:
Signāla izolācija: Sprieguma/temperatūras datu pārraide augstas sprieguma barjerās
Enerģijas pārnešana: DCDC palīgdaļas aktivizēšana starta laikā
Drošības uzraudzība: Izolācijas kļūmju noteikšana reāllaikā
Neveiksmes kaskāde katastrofāli:
Atvērtas ķēdes kļūme→ SOC nepareizs aprēķins → Baterijas pārmērīga uzlāde → Termiskā bēgšana (sprādziena risks NMC baterijām)
Izolācijas novecošana → Leakage current >10mA → Elektriskā šoka bīstamība (pārkāpj GB/T 31485)
2. pamatcēloņi: materiāls, process, vide
Materiālu ierobežojumi
Enamel wire breakdown >150 grādi (polesterimīda karbonizācija)
Silicon steel core eddy losses spike >100kHz (lokalizēta pārkaršana)
Procesa defekti
Nepilnīga vakuuma piesūcināšana → Gaisa spraugas → Daļēja izlāde
Aukstā lodēšanas savienojumi pie tapām → Lūzumi termiskā cikliskā (CATL gadījuma izpēte)
Sistēmas spriegums
Battery pack ΔT >40 grāds → Mehāniskā deformācija no CTE neatbilstības
EMI surges >200A/μs IGBT komutācijas laikā → kodola piesātinājums
3. Dizaina nocietinājums: 4- Spēcīga stratēģija
| Šķīdums | Ieviešana | Ietekme |
|---|---|---|
| Pamata materiāls | Nanokristāliskais sakausējums (par 60% zemāks virpuļveida zudums pret silīcija tēraudu) | Samazina karsto punktu veidošanos |
| Stieples jaunināšana | 220. pakāpes poliamīda-imīda emalja (izturas 240 grādi) | Novērš karbonizāciju |
| Izbeigšana | Lāzera metināšana aizstāj viļņu lodēšanu | Novērš aukstās locītavas |
| Iekapsulēšana | Epoxy + silica filler (thermal conductivity >1,5W/mk) | Uzlabo siltuma izkliede |

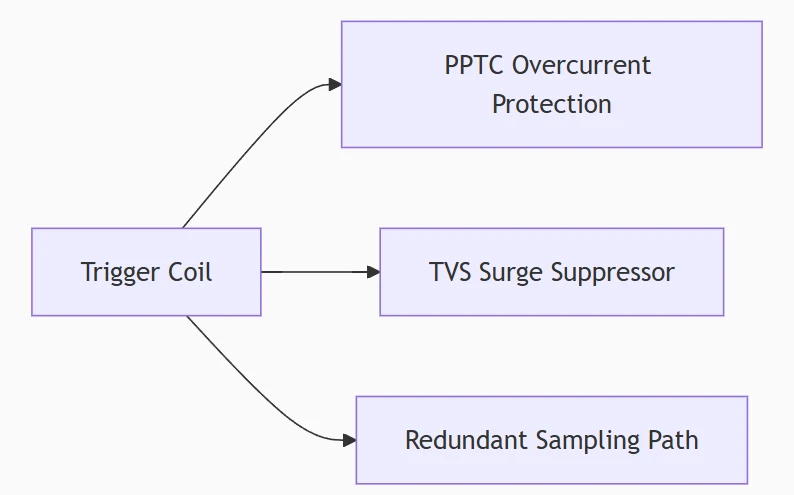

Circuit Protection sinerģija:
Kritisks pievienošana: Saskaņojiet katru sprieguma izjūtas līniju (aem 1206- sērijas drošinātāji)
PCB izkārtojuma noteikumi:
Vismaz 15 mm klīrenss no IGBT moduļiem
Zemes plaknes sprauga, lai nomāktu virpuļu straumes
4. validācijas revolūcija: ārpus standarta testiem
Pastiprināti uzticamības protokoli
| Pārbaudīt | Standarta | Modernizēts protokols |
|---|---|---|
| Termiskā riteņbraukšana | GB/T 28046.4 | -40 grāds ↔125 grāds, 500 cikli (bija 300) |
| Nejauša vibrācija | ISO 16750-3 | PSD palielinājās līdz 50grms |
| H3TRB mitruma aizspriedumi | AEC-Q200 | Pagarināts līdz 1000h (bija 500h) |
Dongfeng Motor patentu izrāviens
Aparatūras atlaišana samazina, ka tiek uzlādēta 50 ms robežās pēc spoles kļūmes, kas pilnībā izturas pret BMS programmatūru 7.Pierādīta lietojumprogramma: Prevents thermal runaway when SOC >95% ar BMS kļūmi .
5. sistēmas līmeņa kļūmes tolerance
Sekundārā aizsardzība
Uchihashi FV sērijahibrīda aizsargs:
Apvieno drošinātāju + rezistoru + PTC
Braucieni uz pārslodzes/pārspīlēšanas/pārmērīgu temperatūru vienlaicīgi
800A pārrāvuma ietilpība (apstiprināta NMC baterijām)
Paredzamā apkope
Spoles dzīves modelēšanacaur Arrhenius vienādojumu (ik pēc 10 grādu kritiena dubultspēļu dzīves ilgums)
Dynamic threshold: Trigger alert when impedance drift >15%
6. Piegādātāja atlases kontrolsaraksts
Obligātās sertifikātus: IATF 16949 + AEC-Q200 Rev-E
Datu caurspīdīgums: Nepieciešamas pilnas noplūdes strāvas līknes (-40 grāds ~ 150 grāds)
Inovācijas cauruļvads: ASIC integrētās spoles (samazinot atteices punktus par 70%)
Reālās pasaules ietekme: Nanokristāliskie serdeņi samazināja lauka kļūmes par 83% 2024. gadā BYD Blade akumulatoru komplektos .
