Daudzās augstsprieguma{0}}elektroniskajās sistēmās veiktspēja nekrītas skaļi -, tā klusi. Aizkavētu zibspuldzi, nestabilu aizdedzes impulsu vai nekonsekventu palaišanu bieži var izsekot nelielai, bet svarīgai sastāvdaļai: sprūda spolei.
Neskatoties uz to kompakto izmēru, sprūda spoles spēlē izšķirošu lomu lietojumos, kurprecīzus augstsprieguma{0}}impulsusir nepieciešami. No fotozibspuldzes shēmām līdz aizdedzes sistēmām, izpratne par to, kā darbojas spoles - un kā izvēlēties pareizo -, var atšķirt izturīgu un neuzticamu dizainu.
Kas ir sprūda spole un kāpēc tai ir nozīme?
Sprūda spole ir specializēts transformators, kas paredzēts a ģenerēšanaiīss-ilgums, augsta-sprieguma impulssno salīdzinoši zema ieejas sprieguma. Atšķirībā no jaudas transformatoriem, kas darbojas nepārtraukti, sprūda spoles ir optimizētasātra reakcija, augsta sprieguma paaugstināšana-un impulsa stabilitāte.
Tos parasti izmanto:
Photoflash un strobo apgaismojuma sistēmas
Aizdedzes ķēdes
Augstsprieguma{0}}izlādes programmas
Impulsa{0}}iedarbinātie elektroniskie moduļi
Šajās sistēmās palaišanas spoles uzdevums nav tikai palielināt spriegumu -, tas ir jādaratīri, atkārtojami un bez viļņu formas kropļojumiem.
Inženieru kopīgās dizaina problēmas
Kad inženieri meklē sprūda spoles, viņi parasti mēģina atrisināt kādu no šīm problēmām:
Nekonsekvents palaišanas spriegums
Viļņu formas deformācija pie augsta sprieguma
Pārmērīga pretestība, kas izraisa enerģijas zudumu
Slikta izolācija, kas rada uzticamības problēmas
Šīs problēmas ir īpaši svarīgas fotozibspuldzes lietojumprogrammās, kur izejas impulsam ļoti īsā laika posmā ir ticami jāsasniedz vairāki kilovolti.
Galvenās elektriskās īpašības, kurām ir nozīme
Lai gan datu lapās ir uzskaitīti daudzi parametri, dažas specifikācijas tieši ietekmē{0}}reālo veiktspēju:
1. Pagriezienu attiecība un izejas sprieguma stabilitāte
Labi{0}}izstrādāta spoles spole uztur nemainīgu pagriezienu attiecību, nodrošinot paredzamu izejas spriegumu zem slodzes. Piemēram, lai ģenerētu ~ 4,4 kV no 230 V ieejas, ir nepieciešama stingra tinumu struktūras un izolācijas kontrole.
2. Zema līdzstrāvas pretestība (DCR)
Zemāks DCR gan primārajos, gan sekundārajos tinumos samazina enerģijas zudumus un uzlabo impulsa efektivitāti, īpaši ātro palaišanas ciklu laikā.
3. Induktivitātes saskaņošana impulsa reakcijai
Pareizas primārās un sekundārās induktivitātes vērtības palīdz veidot sprūda viļņu formu, izvairoties no neparastiem lēcieniem vai nepilnīgas izlādes gadījumiem.
4. Izolācija un viļņu formas integritāte
Augsta-sprieguma darbībai ir nepieciešama lieliska izolācijas veiktspēja, lai saglabātu tīras viļņu formas un novērstu daļēju izlādi laika gaitā.
Kāpēc sprūda spoles kvalitāte bieži tiek ignorēta
Daudzos dizainparaugos palaišanas spoles tiek uzskatītas par "standarta" komponentiem -, kas iegūti projektēšanas cikla beigās vai aizstāti ar lētākām-izmaksas alternatīvām. Tomēr inženieri to bieži atklājnelielas spoles konstrukcijas atšķirībasvar radīt ievērojamas sistēmas uzticamības atšķirības.
Tas jo īpaši attiecas uz kompaktiem dizainiem, kur telpa, siltums un elektriskā spriedze ir stingri ierobežoti.

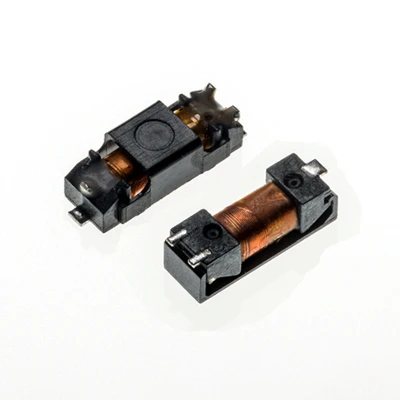

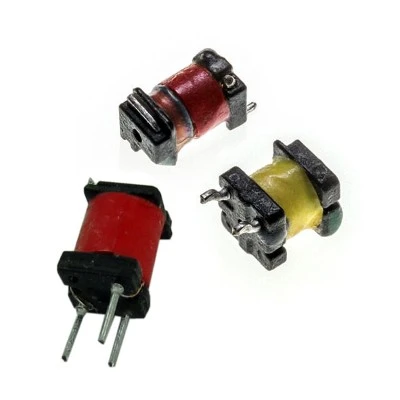

Kur iederas Shinhom sprūda spoles
Uzņēmumā Shinhom mūsu sprūda spoles ir īpaši izstrādātasaugstsprieguma{0}}impulsu lietojumprogrammas, koncentrējoties uz:
Stabila augstsprieguma{0}}izvade
Kontrolēta viļņu formas uzvedība
Zema tinuma pretestība
RoHS{0}}saderīgiem materiāliem
Konsekventa veiktspēja visās ražošanas partijās
Mūsu sprūda spoles tiek plaši izmantotasfotozibspuldzes sistēmas, kur uzticama aizdedze un viļņu formas integritāte nav-apspriežama.
Tā vietā, lai piedāvātu vispārīgus risinājumus, mēs koncentrējamies uz elektrisko veiktspēju, kas tieši atbalstasistēmas{0}}līmeņa uzticamību.
Pēdējās domas
Sprūda spoles var nebūt redzamākā sastāvdaļa augstsprieguma{0}}sistēmā, taču bieži vien tās ir visnoteicošākās. Iedarbinot precizitāti, sprieguma stabilitāti un ilgtermiņa uzticamību, pareizās spoles izvēle kļūst par dizaina lēmumu -, nevis tikai par piegādes uzdevumu.
Ja novērtējat spoles fotozibspuldzēm vai citām augstsprieguma{0}}impulsu lietojumprogrammām un vēlaties saprast, kā elektriskie parametri izpaužas reālā veiktspējā, mūsu komanda ar prieku atbalstīs jūsu dizainu.
